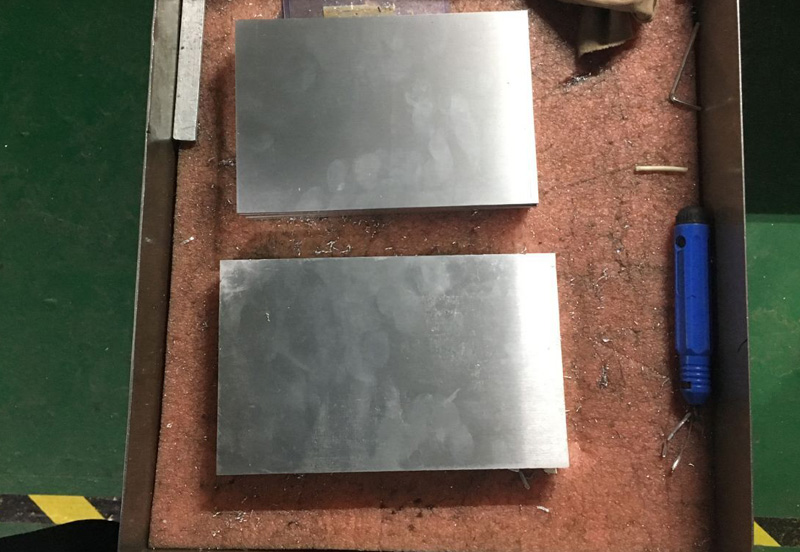

鋁料盒的品質(zhì)好壞其根本就是原料鋁型材的品質(zhì)，如果原料鋁型材在擠壓的時(shí)候出現(xiàn)不良的問(wèn)題會(huì)直接造成后面加工鋁料盒的速度以及品質(zhì)和使用壽命。那么鋁料盒原料鋁型材是什么加工出來(lái)的呢？鋁棒經(jīng)過(guò)加熱之后，緊接著就是擠壓工序，在鋁型材擠壓過(guò)程中，很容易出現(xiàn)肉眼看得見(jiàn)的缺陷（如彎曲、變形、短條和劃線等）和看不見(jiàn)的缺陷（如吸附顆粒），如果在生產(chǎn)過(guò)程中不注意觀察和總結(jié)出現(xiàn)缺陷的原因，及時(shí)解決問(wèn)題，生產(chǎn)的鋁型材產(chǎn)品外觀不好看不說(shuō)，一不小心就容易造成報(bào)廢，給企業(yè)帶來(lái)非常大的損失。

那么先來(lái)看看鋁料盒鋁型材擠壓時(shí)最容易出現(xiàn)的問(wèn)題如短條、彎曲、劃線缺陷造成的原因如下： 　

1、鋁擠壓筒和鋁擠壓墊之間的尺寸不配套，?？撞涣荚斐射X的金屬顆粒壓入形成短條，所以選擇模具時(shí)一定要選用適當(dāng)尺寸的模墊和支撐墊，如果尺寸不合適可以適當(dāng)?shù)倪M(jìn)行加裝；

2、鋁擠壓模具沒(méi)有及時(shí)更換，使用時(shí)間太長(zhǎng)了，硬度不夠，擠壓出來(lái)的型材有彈性，容易彎曲。

3、受擠壓速度與擠壓溫度的影響，如果擠壓速度過(guò)快、擠壓溫度過(guò)高的話，型材的流動(dòng)速度也會(huì)加快，模具變形程度增加，金屬流動(dòng)的速度加快，變形抗力就相對(duì)減弱，容易造成粘鋁，增加工模具表面的粗糙度，形成型材表面的劃線，輕則影響美觀，生產(chǎn)出來(lái)的鋁型材質(zhì)量不過(guò)關(guān)，重則直接報(bào)廢。

以上這些缺陷它們都有些共同的特征：在鋁型材的表面呈白色，縱向分布且有一定的濃度，斷斷續(xù)續(xù)出現(xiàn)或者星星點(diǎn)點(diǎn)的出現(xiàn)，尾部多于前端，最次的就是氧化后顏色呈灰黑色，嚴(yán)重影響美觀以及鋁料盒鋁型材的質(zhì)量。

那么要什么解決這些影響鋁型材質(zhì)量的缺陷問(wèn)題呢？在鋁型材生產(chǎn)時(shí)，鋁擠壓模具的選擇上，一定要嚴(yán)格注明擠壓筒、擠壓墊之間的配合尺寸誤差不超過(guò)0.1mm；擠壓筒和工作部分和非工作部分即擠壓筒進(jìn)料口倒角口的誤差不超過(guò)1mm；保證鋁擠壓模具的硬度以及工作帶光滑無(wú)齒口，并且保證鋁棒的質(zhì)量是合格的；采用正確的鋁型材擠壓工藝，才能確保生產(chǎn)出來(lái)的料盒制品鋁型材產(chǎn)品美觀以便出貨到下一道工序或者下游廠家去加工。

深圳東虹鑫17年鋁制品料盒加工經(jīng)驗(yàn)和先進(jìn)加工工藝，優(yōu)質(zhì)上下游供應(yīng)鏈渠道管理，鋁制品料盒加工8天交貨，價(jià)格比同行優(yōu)惠10%左右，一站式鋁制品料盒加工就選東虹鑫，一定會(huì)讓您滿意而歸。
